"PRACTICA 7: ”OSPF de área única”

UNIVERSIDAD DE GUADALAJARA
CENTRO UNIVERSITARIO DE CIENCIAS EXACTAS E INGENIERÍAS
DIVISIÓN DE ELECTRÓNICA Y COMPUTACIÓN
TALLER DE REDES AVANZADAS CC325

Nombre: Jaime Murillo Vázquez

Código: 302270021

Maestro: ALEJANDRO MARTINEZ VARELA

Objetivo:
Conocer el protocolo OSPF.

Material:

-Laptop con PUTTY instalado.

-Cable derecho y cruzado.

-Cable de consola CISCO.

-Adaptador USB-Serial (si la laptop no cuenta con puerto serial).

-Router Cisco 2500.

OSPF:
Open Shortest Path First (frecuentemente abreviado OSPF) es un protocolo de enrutamiento jerárquico de pasarela interior o IGP (Interior Gateway Protocol), que usa el algoritmo Dijkstra enlace-estado (LSA - Link State Algorithm) para calcular la ruta más corta posible. Usa cost como su medida de métrica. Además, construye una base de datos enlace-estado (link-state database, LSDB) idéntica en todos los enrutadores de la zona.
OSPF es probablemente el tipo de protocolo IGP más utilizado en grandes redes. Puede operar con seguridad usando MD5 para autentificar a sus puntos antes de realizar nuevas rutas y antes de aceptar avisos de enlace-estado. Como sucesor natural de RIP, acepta VLSM o sin clases CIDR desde su inicio. A lo largo del tiempo, se han ido creando nuevas versiones, como OSPFv3 que soporta IPv6 o como las extensiones multidifusión para OSPF (MOSPF), aunque no están demasiado extendidas. OSPF puede "etiquetar" rutas y propagar esas etiquetas por otras rutas.
Una red OSPF se puede descomponer en regiones (áreas) más pequeñas. Hay un área especial llamada área backbone que forma la parte central de la red y donde hay otras áreas conectadas a ella. Las rutas entre diferentes áreas circulan siempre por el backbone, por lo tanto todas las áreas deben conectar con el backbone. Si no es posible hacer una conexión directa con el backbone, se puede hacer un enlace virtual entre redes.
Los encaminadores (o Routers) en el mismo dominio de multidifusión o en el extremo de un enlace punto-a-punto forman enlaces cuando se descubren los unos a los otros. En un segmento de red Ethernet los encaminadores eligen a un encaminador designado (Designated Router, DR) y un encaminador designado secundario (Backup Designated Router, BDR) que actúan como hubs para reducir el tráfico entre los diferentes encaminadores. OSPF puede usar tanto multidifusiones como unidifusiones para enviar paquetes de bienvenida y actualizaciones de enlace-estado. Las direcciones de multidifusiones usadas son 224.0.0.5 y 224.0.0.6. Al contrario que RIP o BGP, OSPF no usa ni TCP ni UDP, sino que usa IP directamente, mediante el protocolo IP 89.

Relación con los vecinos en OSPF
Diagrama de estados de vecinos y transiciones entre estados en OSPF.

Cada encaminador OSPF realiza un seguimiento de sus nodos vecinos, estableciendo distintos tipos de relación con ellos. Respecto a un encaminador dado, sus vecinos pueden encontrarse en siete estados diferentes. Los vecinos OSPF progresan a través de estos estados siguiendo el diagrama.

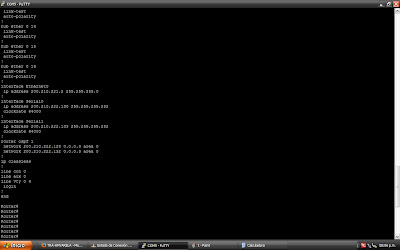

Se armo la maqueta sugerida que es la misma que la que se utilizo en la práctica de RIP2 y las configuraciones son las mismas una vez que se configuro se pudo realizar la práctica, que es muy similar a las practicas anteriores de RIP y RIP2 la diferencia es que aquí se activa el protocolo OSPF y una de sus características es que utiliza un id de proceso, y un numero de área y la submascara de red es invertida.

“Show ip ospf interface”
Las direcciones de los neighbors:
Neighbor ID Pri State Dead Time Address Interface
200.210.222.129 1 FULL/ - 00:00:39 200.210.222.129 Serial0
200.210.222.134 1 FULL/ - 00:00:38 200.210.222.134 Serial1

Identifique el Designated Router:
Designated Router (ID) 200.210.221.2

Anote cual es la distancia administrativa de OSPF:
ETHERNET
Network Type BROADCAST, Cost: 10
SERIALES
Network Type POINT_TO_POINT, Cost: 64
