CENTRO UNIVERSITARIO DE CIENCIAS EXACTAS E INGENIERÍAS
DIVISIÓN DE ELECTRÓNICA Y COMPUTACIÓN
TALLER DE REDES AVANZADAS CC325
Nombre: Jaime Murillo Vázquez
Código: 302270021
Objetivo:
Configurar un router para simular una red LAN entre el router y una laptop, utilizando el Hyperterminal (en Windows XP) para emular la terminal de Consola ASCII del router y poder configurarlo.
Material:
· Un cable de Consola de Cisco
· Un adaptador USB a serial
· Un router
· Una laptop
· Un cable UTP cruzado.
Utilizamos la Hyper Terminal para emular la terminal de Consola ASCII del router. Se conectó el puerto serial al puerto Consola, utilizando el cable de Consola de Cisco. Se conecto usando el puerto COM a una velocidad de 9600 bits por segundo con 8 bits de datos, sin paridad, con 1 bit de parada y el control de flujo se realizó por hardware.
Los routers Cisco manejan tres tipos de Modo de Operación: Modo Usuario, Privilegiado y Configuración. Por default, nos introduce al modo usuario. Se dice que cuando la administración es por red, se le llama “en banda” y cuando es fuera de red se dice que es “fuera de banda”. En nuestro caso la administración se hizo Fuera de Banda.

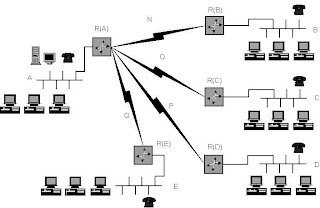

Se comienza por acceder al menú del swicht utilizando el programa Putty o el Hyper Terminal, ya una vez dentro del router se asignan las direcciones como lo indica el diagrama y se prueba la conectividad entre cada computadora y hacia el swicht adyacente.
La raíz Designada ( o Designate Root Bridge) no tiene ninguna responsabilidad adicional, tan solo es el punto de inicio desde el cual se comenzará a construir el árbol de la topología de la red. Para todos los demás Puentes en una red, STP define el Puerto raíz como el puerto más cercano al Puente raíz. Los demás puentes se diferencian con su Identificador (combinación de la MAC y la prioridad definida para ese puerto).
Un avez aplicado Spanning Tree Protocol Si la configuración de STP cambia, o si un segmento en la red redundante llega a ser inalcanzable, el algoritmo reconfigura los enlaces y restablece la conectividad, activando uno de los enlaces de reserva. Si el protocolo falla, es posible que ambas conexiones estén activas simultáneamente, lo que podrían dar lugar a un bucle de tráfico infinito en la LAN.
